Conoscenza del connettore BNC

Il connettore BNC è un connettore per cavo coassiale, ampiamente utilizzato nei sistemi di comunicazione.

Struttura del connettore BNC

I connettori BNC includono:

Testa Bnc-t per il collegamento della scheda di rete del computer e del cavo nella rete;

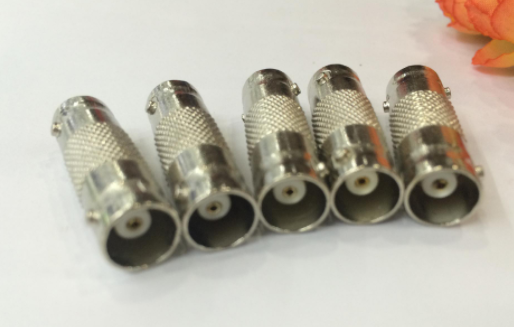

connettore a secchiello BNC per il collegamento di due cavi in ​​un cavo più lungo;

Connettore cavo BNC, utilizzato per saldare o avvitare l'estremità del cavo;

Il terminatore BNC viene utilizzato per prevenire le interferenze causate dal segnale riflesso dopo aver raggiunto la rottura del cavo.Il terminatore è un connettore speciale con una resistenza accuratamente selezionata per corrispondere alle caratteristiche del cavo di rete.Ogni terminale deve essere collegato a terra.

Principali caratteristiche del connettore BNC

1, impedenza caratteristica

L'impedenza caratteristica del connettore BNC è superiore a 50 ω e 75 ω.Molte serie di connettori BNC sono disponibili nelle specifiche 50 ω e 75 ω.

In generale, i connettori BNC da 50 ω vengono utilizzati per prodotti ad alta frequenza e ad alte prestazioni;I connettori BNC da 75 ω vengono utilizzati per prodotti con frequenze più basse, per lo più inferiori a 4 GHz, in particolare per i video elettronici di consumo.Gli utenti dovrebbero scegliere il connettore BNC che corrisponde alla loro impedenza in base al loro prodotto.

2, frequenza,

Ogni TIPO di connettore BNC ha una gamma di frequenza e gli utenti devono conoscere la frequenza operativa del proprio prodotto per scegliere il connettore.La scelta di connettori con frequenza di lavoro inferiore a quella richiesta influirà sulle prestazioni elettriche dell'intera macchina;Oppure scegli costosi connettori ad alta frequenza ad alta precisione con conseguenti sprechi.

3 modello, VSWR

VSWR è uno degli indicatori di prestazione più importanti del connettore BNC.È uno standard di misurazione per la quantità di segnale restituito dal connettore.È un'unità vettoriale che include componenti di ampiezza e fase.Il VSWR dello stesso connettore è diverso a frequenze diverse.In generale, maggiore è la frequenza di utilizzo, maggiore è il ROS.

Qualità del connettore BNC:

1, connettore BNC attraverso la superficie del prodotto, il rivestimento è fine e luminoso, maggiore è la purezza del rame è brillante, alcuni prodotti sono luminosi all'esterno, ma è ferro.

2, test di adsorbimento del magnete, generalmente solo molla a baionetta e molla di coda con materiale ferroso;Morsetto, perno e involucro sono in rame e altre parti sono in lega di zinco

3. Raschiare il rivestimento superficiale per vedere il materiale: raschiare il rivestimento sulla superficie della lama e altri strumenti affilati per vedere il materiale in modo intuitivo e confrontare intuitivamente il materiale del prodotto raschiando la clip del filo, il perno e il rivestimento del manicotto di schermatura.

4. Oltre ai metodi di cui sopra, puoi anche preparare una testa femminile di buona qualità da provare.
